톤 팟tone pot) 혹은 볼륨 팟(volume pot)이 작동하지 않을때

기타를 사용하다가 어느 날 팟이 정상기능을 하지 않을 때 생각할 수 있는 원인에 대해서 서술한다.
볼륨을 줄여도 혹은 톤을 줄여도 정상적으로 작동하지 않을 때 원인으로 그라운드 단선을 생각해 볼 수 있다. 이 현상은 연식이 있는 스트랫이나 텔레캐스터 같은 금속 컨트롤 플레이트를 사용하는 기타에서 자주 발견할 수 있다.

---

그라운드 단선

볼륨팟과 톤팟의 그라운드가 단선되면 신호가 항상 100% 출력된다. 쉴딩의 기능 또한 잃게 됨으로 노이즈가 타고 들어오기도 한다. 앞서 스트렛이나 텔레캐스터에서 자주 볼 수 있다고 하였는데, 그 이유로는 포트를 서로 개별의 그라운드 선으로 연결하는 것이 아닌 실딩시트, 플레이트 등으로 해결하려고 하는 경우가 많기 때문이다.

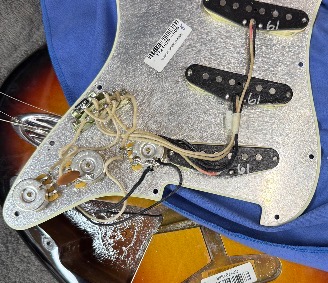

본인 소유의 아메리칸 빈티지2 1961의 배선을 보면 포트가 별다른 그라운드 연결 없이 쉴딩 플레이트에 접촉되어 있는 것으로 그라운드를 연결하고 있다.

60~70년대 머스탱의 배선이다. 별다른 그라운드 선 없이, 플레이트로 그라운드에 연결하고 있다.

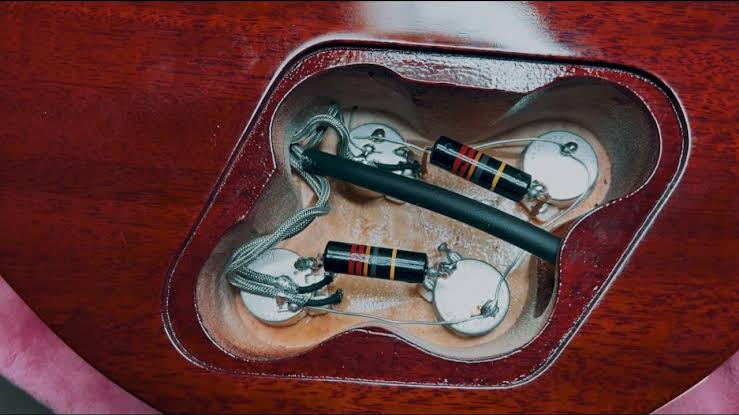

레스폴의 경우 플레이트 위에 접속하는 경우도 있지만 보통은 이렇게 4개의 포트 머리 위에 납땜으로 서로 연결되어 있다.

쉴딩 시트가 붙어져 있지만 별도 그라운드 접속을 해놓은 suhr

그럼 왜 별도의 그라운드 접속 없이 쉴딩시트, 플레이트로만 접속하면 그라운드가 떨어지는 것인가.
이는 쉴딩 시트, 플레이트 혹은 포트와 너트 등의 표면이 산화 혹은 오염물, 체결이 느슨해져 유격이 생기는 등
쉴딩과 팟이 떨어지면서 생기는 문제일 수 있다.

팟이 맛탱이 갔다고 들고 오는 사람 중, 이 케이스가 제법 빈번하다.
팟과 실딩의 접점을 세정하거나, 별도의 그라운드를 접속하는 것만으로 팟을 교체하지 않고 해결할 수 있는 경우이다.
Cts팟의 경우 제법 가격이 되니까 교체하지 않고 끝낼 수 있다면 주머니 사정에 도움이 된다.

---

노브를 돌릴 때 생기는 노이즈는 팟 내부 접점불량일 가능성이 있다. 접점을 세정하는 것으로 일시적으로 좋아지긴 하나 금방 다시 노이즈가 생기기도 한다. 이 경우 팟을 교체한다.
